Campo eléctrico y líneas de campo: imanes y bobina.

Campo eléctrico y líneas de campo: imanes y bobina.

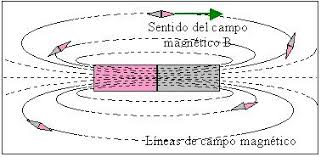

LINEAS DE FUERZA: Las líneas de fuerza son la ruta que describe de norte a sur la energía de los polos de un imán. El sentido de las líneas de fuerza de un imán es de norte a sur, expresándole de otra forma las líneas de fuerza salen del polo norte y llegan al polo sur del imán.

CAMPO MAGNÉTICO: Es todo el espacio, donde actúan las líneas de fuerza magnética. Las líneas de fuerza representan la energía de] campo magnético del imán.

POLOS MAGNETICOS: Son los extremos del imán y es donde está concentrado todo su poder de atracción. En la zona neutral, la fuerza de atracción es prácticamente nula.

ATRACCION Y REPULSION ENTRE IMANES: Si aproximamos 2 imanes tratando de unir sus polos, pueden ocurrir 2 cosas, las distintas, se atraen o se rechazan, todo depende de los polos o puntas que enfrenten. Ocurre que los polos de un imán no tienen iguales características, si por ejemplo suspendemos un imán mediante un hilo desde la zona neutra, se observa que toma una determinada posición geográfica. Un extremo o polo quedará siempre indicando hacia el norte de la tierra y por supuesto, el extremo opuesto indicará el polo sur.

El extremo del imán que indica hacia el norte de la tierra, queda denominado por esa causa como polo norte del imán, el extremo opuesto se llamará lógicamente polo sur. Los polos magnéticos de igual nombre se rechazan y polos magnéticos de distinto nombre se atraen.

Los campos magnéticos no son producidos únicamente por los imanes, se puede lograr un campo magnético haciendo circular corriente por un conductor. Podemos representar al campo magnético producido alrededor de un conductor rectilíneo, por el cual circula corriente, en forma circular. Las líneas de fuerza tienen un determinado sentido que está indicado por las flechas.

CAMPO MAGNÉTICO EN UNA BOBINA: Una bobina podemos considerarla como una sucesión de espiras colocadas una a continuación de la otra, por ejemplo, fabricamos una bobina al establecer un arrollamiento de alambre aislado sobre un tubo. Esta bobina también es llamada SOLENOIDE.

Si aplicamos una diferencia de potencial a los extremos de la bobina circulará una corriente que recorre a cada espira. En todas las espiras la corriente sube por un mismo lado y baja por el opuesto. La circulación de corriente convierte a cada una de las espiras en un imán, donde las líneas de fuerza de todas las espiras se suman y salen por un extremo de la bobina manifestándose un polo norte y regresan por el exterior de la bobina al otro extremo manifestándose el polo sur, se tiene así un imán de una bobina recorrida por una corriente.

El campo magnético de una bobina depende fundamentalmente de] número de espiras que contiene la bobina y de la corriente que la atraviesa, si la corriente aumenta, el campo magnético será mayor. Si a una bobina se le introduce un núcleo de hierro, el campo magnético será muchas veces más fuerte, aun cuando la corriente sea la misma. este tipo de bobina se llama ELECTROIMAN.
